    DAS ORIGINAL





Wenig Platzbedarf, einfache Handhabung, sichere Funktionsweise



Die Vorteile der platzsparenden und soliden Konstruktion liegen auf der Hand: Zwiebelring, Druckring und innenliegende Zugentlastung fallen weg. Das Platzangebot im Gerät wird somit deutlich vergrößert. Die Kabelabsetzlänge wird um bis zu einem Drittel verlängert. Dabei passt sich die MULTI-GRIP Verschraubung nahezu allen Kabel- und Leitungsausführungen mühelos an und dichtet durch die fest angespritzte Gummidichtung zuverlässig das Kabel gegen Eindringen von Wasser, Feuchtigkeit oder gar Schmutz ab – höchste Bals-Qualität, auf die sich der Anwender verlassen kann.

Zuverlässig, dicht und fest - die von Bals erfundene Kabelverschraubung für Steckvorrichtungen

Produkteigenschaften:

  • Kabelverschraubungssystem mit integrierter Zugentlastung
  • Die Spezialverschraubung ist durch Sägezahngewinde gegen Selbstlockern und unabsichtliches Lösen beim Ein- und Ausstecken der Steckvorrichtung gesichert
  • Die fest angespritzt Gummidichtung ist unverlierbar, dichtet zuverlässig ab und erleichtert das Abschließen. Das traditionelle, zeitaufwändige Anpassen der Zwiebelringe an den Kabeldurchmesser entfällt



  • Verschraubungen einfach fest zudrehen und schon ist das Kabel beschädigungsfrei, dicht und fest montiert
  • MULTI-GRIP Verschraubungen erreichen mindestens Schutzart IP67

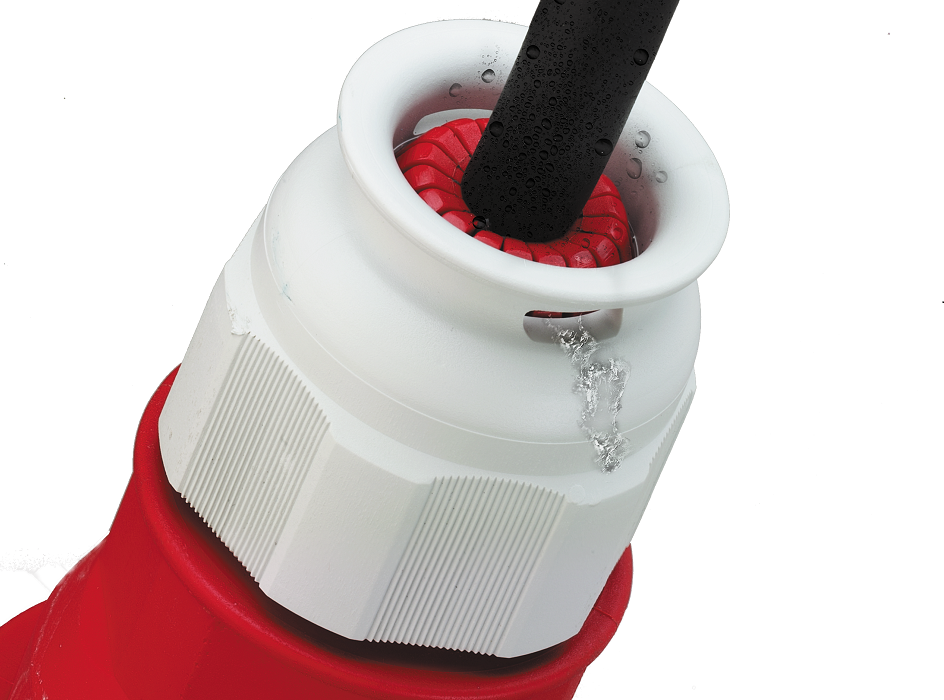

  • Wasser bleibt nicht mehr in der Trompetenöffnung stehen, sondern läuft zwangsläufig durch die Ablauföffnungen ab.
  • MULTI-GRIP wird bei allen Schutzkontakt und CEE Steckvorrichtungen verwendet



  • Die außenliegende Zugverschraubung sitzt vor der fest eingespritzten Dichtung und verhindert, trotz Bewegung am Kabel, das Eindringen von Wasser bzw. Schmutz in den Anschlussraum der Steckvorrichtung
  • Die Zugfestigtkeit übertrifft die in den Normen IEC 60309, EN 60309, VDE 0623 geforderten Werte um ein Vielfaches
  • Die Zustandskontrolle und evtl. Wartung der Zugentlastung ist jederzeit von außen ohne Öffnen der Steckvorrichtung möglich

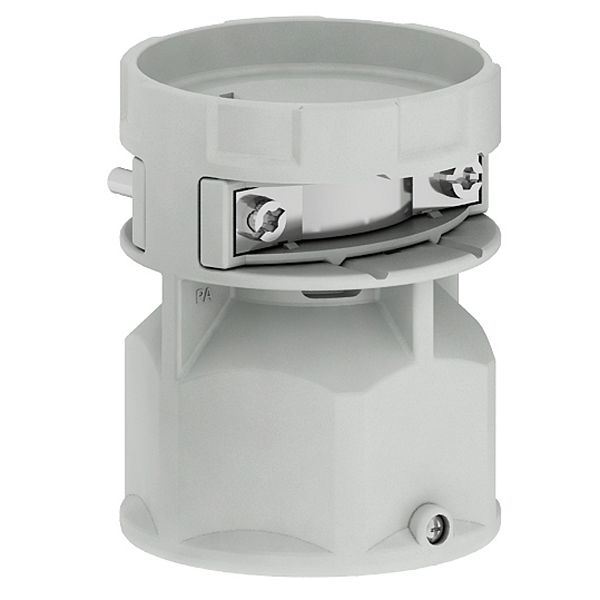

Multi-Grip Verschraubungen gibt es auch mit zusätzliche außenliegender Zugentlastung für noch mehr Sicherheit

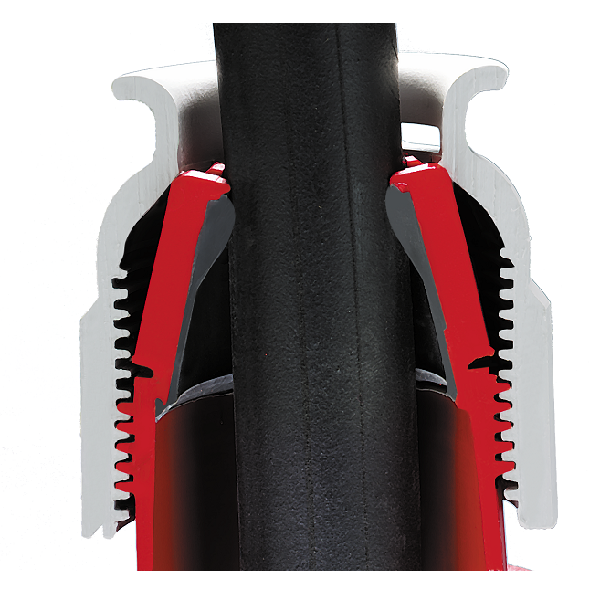

Die fest angespritze unverlierbare Gummidichtung erreicht eine Schutzart von IP67

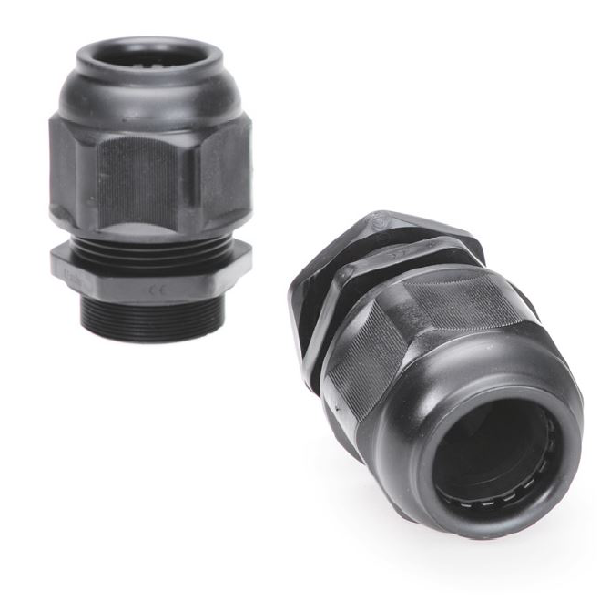

Ebenso im Bals Sortiment metrische Kabelverschraubungen mit MULTI-GRIP



MULTI-GRIP by Bals passt sich nahezu allen Kabel- und Leitungseinführungen mühelos an! Es können folgende Kabeldurchmesser eingeführt werden, ohne dass die Dichtheit oder Zugentlastungsfähigkeit beeinträchtigt wird.

TE- & TE-Plus Steckvorrichtung Kabeldurchmesser
16A 3- und 4-pol. 8 mm - 18 mm
16A 5-pol. 10 mm - 21 mm
32A 3- und 4-pol. 11 mm - 23 mm
32A 5-pol. 13 mm - 27 mm
63A 3- bis 5-pol. 16 mm - 36 mm
125A 3- bis 5-pol (nur TE) 26 mm - 50 mm



TLS- & QC-Standard Steckvorrichtung Kabeldurchmesser
TLS 16A 3- bis 5-pol. 8 mm - 18 mm
TLS 32A 3- bis 5-pol. 11 mm - 23 mm
QC-Standard 16A 3- bis 5-pol. 8 mm - 18 mm
QC-Standard 32A 3- bis 5-pol. 11 mm - 23 mm
